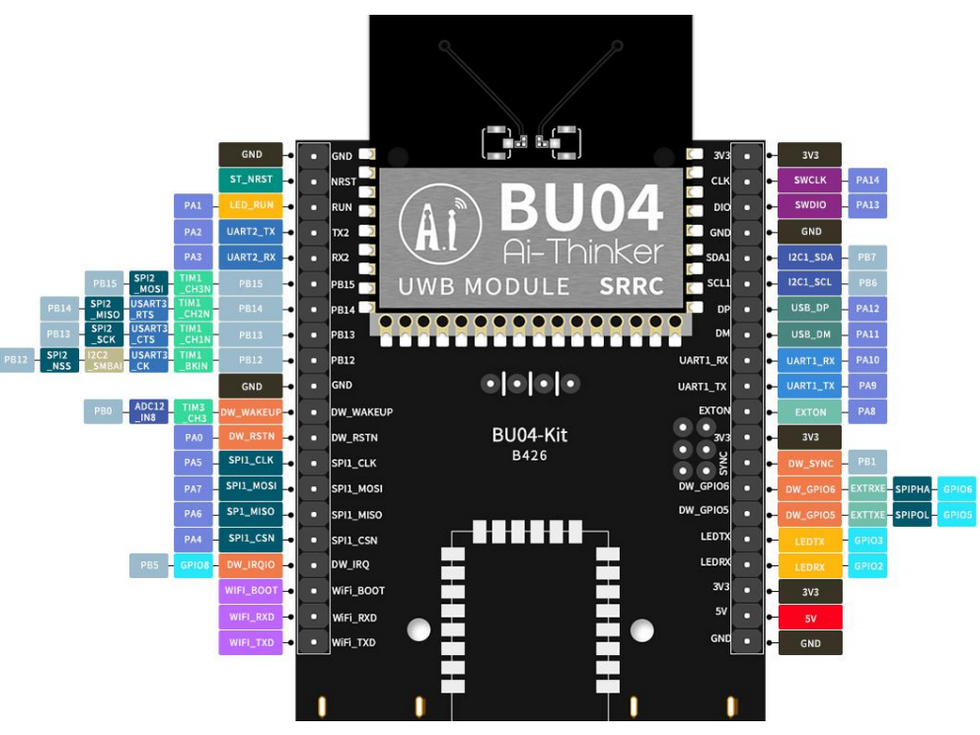

BU04 UWB Hochpräzise Indoor-Positionierungs-Entwicklungsplatine

Preis

30,00$

MERKMALE

  • HF & Frequenz

  • Mittenfrequenz:

    • Kanal 5: 6489,5 MHz

    • Kanal 9: 7987,2 MHz

  • Unterstützt Dual-Channel-UWB-Positionierung

  • Datenraten: 850 kbit/s , 6,8 Mbit/s

  • Einhaltung

  • IEEE 802.15.4-2015 UWB- Standard

  • IEEE 802.15.4z (BPRF-Modus)

  • Positionierung & Entfernungsmessung

  • Positionierungsverfahren: TWR , PDOA

  • Bidirektionale Entfernungsmessung unterstützt

  • Genauigkeit: bis zu 10 cm

  • Unterstützt die Bereitstellung von Tags mit hoher Dichte

  • Antenne

  • Onboard-PCB-Antenne

  • Reservierter IPEX-Anschluss für externe Antennen

  • Stromversorgung

  • Externes Netzteil über USB Typ-C

  • 3,3 V / 5 V Stiftleisten-Eingangsoptionen


WEITERE MERKMALE

  • Programmierbare Übertragungsleistung

  • Kompaktes Moduldesign, geeignet für eingebettete Anwendungen

Anzahl

Rabattinformationen

Technische Spezifikationen

Parameter Spezifikation
Modell BU04 (oder BU04-Kit für das Entwicklungsboard)
RF-Standard IEEE 802.15.4-2015 UWB; IEEE 802.15.4z
(BPRF-Modus)
Antenne Doppelantenne: Onboard-PCB-Antennen / kompatibel mit externen IPEX-Antennen
Frequenz
Kanäle		 Kanal 5
(≈ 6489,5 MHz), Kanal 9 (≈ 7987,2 MHz)
Datenrate 850 kbit/s oder 6,8 Mbit/s
Positionierungsmethoden Zwei-Wege-Entfernungsmessung (TWR), TDoA, PDOA
Positionierung
Genauigkeit		 bis zu ~ 10 cm
MCU Integrierter STM32F103
Schnittstellen SPI, UART, I2C + bis zu 20 konfigurierbare GPIOs
Leistung
Liefern		 2,5 V ~ 3,6 V (typischerweise 3,3 V) oder USB Typ-C / 5 V (abhängig vom Entwicklungsboard)
Betrieb
Temperatur		 –40 °C ~ +85 °C
Physikalische Größe (Modul) ~ 35,5 × 33,5 × 3,4 mm (±0,2 mm)
Paket
Typ		 SMD-34 (kompatibel mit DIP-16)
Sicherheit Hardware-AES-256-Verschlüsselung



Produktinformationen

Lieferbar in 7-21 Tagen
